K3系列移動生產線是專為中小產量生產線(100-300T)設計的一款輪胎式可移動生產線,適用于各種軟巖、硬巖、建筑垃圾的破碎、篩分、整形和制砂作業。該款設備共計14個產品線型號,詳細 >>
產品別名:K3系列輪胎式移動生產線,K3輪胎移動站
移動生產線型號 | 移動生產線軟硬巖標準配線裝備 | |||||||||
序號 |
石料屬性 (移動裝備) |
產品線型號 | 版塊1一體機移動裝備(4款) | 版塊2粗破移動裝備(4款) | ||||||
車1(一體機)移動裝備代碼 | 車2(粗破)移動裝備代碼 | |||||||||
K3T100-4 | K3I100-4 | K3T150-4 | K3E760-1 | K3C100-1 | K3C110-1 | K3CI1213-1C | K3CI1215-1C | |||
1 |
硬巖 (入料≤430mm) |
K3YC-100T | ★ | |||||||
2 |
軟巖 (入料≤430mm) |
K3RC-100T | ★ | |||||||
3 |
硬巖 (入料≤430mm) |
K3YC-150T | ★ | |||||||
4 |
軟巖 (入料≤430mm) |
K3RC-150T | ||||||||
5 |
硬巖 (入料≤530mm) |
K3YC-200T | ① | + | ||||||
6 | K3YV-200T | ① | + | |||||||
7 |
軟巖 (入料≤530mm) |
K3RC-200T | ① | + | ||||||
8 | K3RV-200T | ① | + | |||||||
9 |
軟巖建筑垃圾 (入料≤400mm) |
K3RV-200T | + | |||||||
10 |
硬巖 (入料≤630mm) |
K3YC-300T | + | |||||||
11 | K3YC-300T | + | ||||||||
12 |
軟巖 (入料≤630mm) |
K3RC-300T | + | |||||||
13 | K3RV-300T | + | ||||||||
14 |
軟巖建筑垃圾 (入料≤400mm) |
K3RW-300T | + |
移動生產線型號 | 移動生產線軟硬巖標準配線裝備 | ||||||||||||
序號 |
石料屬性 (移動裝備) |
產品線型號 | 版塊3粗破移動裝備(8款) | 版塊4粗破移動裝備(3款) | |||||||||
車3(中碎單座)移動裝備代碼 | 車4(中碎雙座)移動裝備代碼 | 車5(篩選)移動裝備代碼 | |||||||||||
K3H300-1 | K3CI1213-1 | K3CI1315-1 | K3V9026-1 | K3H300D-2 | K3H300V-2 | K3CI1213V-2 | K3CI1315V-2 | K3S1860-1 | K3S2160-1 | K3S2460-1 | |||
1 |
硬巖 (入料≤430mm) |
K3YC-100T | |||||||||||
2 |
軟巖 (入料≤430mm) |
K3RC-100T | |||||||||||
3 |
硬巖 (入料≤430mm) |
K3YC-150T | |||||||||||
4 |
軟巖 (入料≤430mm) |
K3RC-150T | |||||||||||
5 |
硬巖 (入料≤530mm) |
K3YC-200T | + | + | |||||||||
6 | K3YV-200T | + | + | + | |||||||||
7 |
軟巖 (入料≤530mm) |
K3RC-200T | + | + | |||||||||
8 | K3RV-200T | + | + | + | |||||||||
9 |
軟巖建筑垃圾 (入料≤400mm) |
K3RV-200T | + | ||||||||||
10 |
硬巖 (入料≤630mm) |
K3YC-300T | + | + | + | ||||||||
11 | K3YC-300T | + | + | + | + + | ||||||||
12 |
軟巖 (入料≤630mm) |
K3RC-300T | + | + | |||||||||
13 | K3RV-300T | + | + + | ||||||||||
14 |
軟巖建筑垃圾 (入料≤400mm) |
K3RW-300T | + |
說明:
1.Y字母代表硬巖,R字母代表軟巖,C字母代表常規成品物料在31.5mm以下。
2.本表所列處理能力是按比重1.6t/m³為標準計算的,處理能力受多種因素的影響,所以表中數據視具體情況而有所變化。
3.以上標準的定義,***終解釋權歸黎明重工。如遇技術升級改動,恕不另行通知。

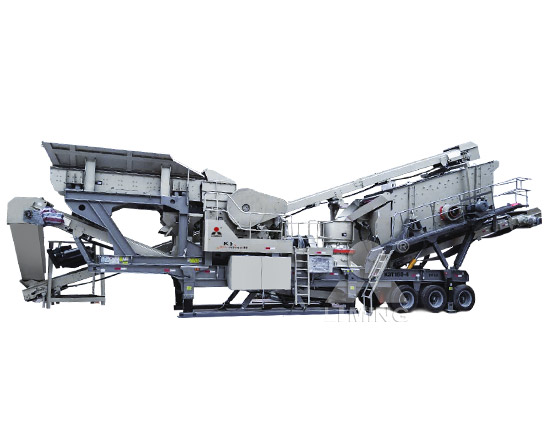

K3系列移動生產線是專為中小產量生產線(100-300T)設計的一款輪胎式可移動生產線,適用于各種軟巖、硬巖、建筑垃圾的破碎、篩分、整形和制砂作業。該款設備共計14個產品線型號,5款車架配備了19個標準移動裝備模塊。移動生產線的特點有:成熟的主機設備,快速組線滿足作業需求,模塊化簡捷安裝,整體移動靈活,標準化和通用化等。
應用范圍:石料廠、礦山、冶金、建材、公路、鐵路、水利、化工等行業
物 料:河卵石、花崗巖、玄武巖、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦、建筑垃圾等
強力給料機
在200-300T粗破移動裝備中,配置GF1245型給料機,雙層篦條,且長度達1.8m,具備強力篦分小料和除土功能,使同噸級處理能力更強大。
大容積料倉,上料靈活
粗碎裝備喂料料倉容積6.5m³,加寬喂料擋板可達8m³,中碎裝備中轉喂料料倉容積4.5m³,喂料儲存量大,可調速喂料。兩款裝備均可實現裝載機頭端上料,二段料倉上料,上料方式靈活,并可實現長時間持續供料,日產砂石產能更加飽滿。
高性能顎破,緊湊便利

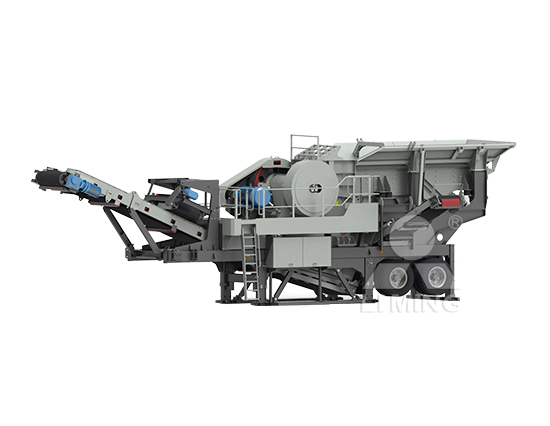

選用車載履帶、輪胎移動站專用顎破,進口斯坦福軸承,質量穩定,發貨免拆裝,可整車整備發貨。定顎板可側面換裝,一個扳手即可調節排礦口,緊湊便利。
實現快速進入作業模式

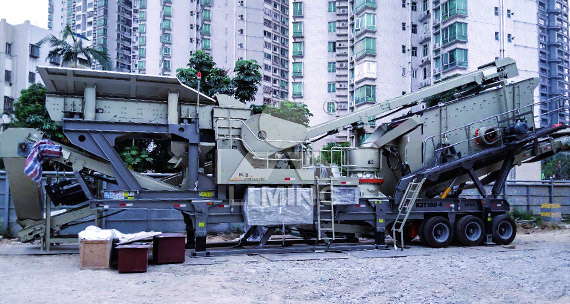

作業現場只需路面平整夯實,就可實現作業條件,無需水泥基礎找平硬化。全系常規配置履靴,發貨、轉場時收起,到達現場后,電控液壓支腿伸出,自動快速接地進入作業模式。配置回籠收縮的車載皮帶機,展開后即可直接投料作業。
電控系統,可靠經濟
全系電控系統標配(德力西/正泰品牌)供貨狀態,可靠經濟。電控系統內配置遠程啟停操作端子接口,******用戶自備遠程低壓配件后可實現惡劣環境下控制房內晝夜監控作業。
防塵抑塵,輕便靈活

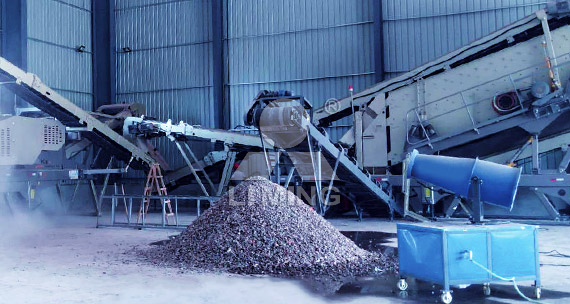

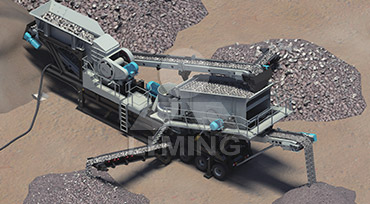

K3系列配置了100、150噸級一體機生產線移動裝備(雙線作業是可滿足260-280T/H),在小場地實現粗碎、中碎、篩分、輸送全流程作業,占地小,控塵效果佳,同時輕便靈活。轉料斗帶防塵功能,可達到抑塵降塵效果,實現出料、轉料、防塵一體化。主皮帶機配置吊裝上下托輥,可快速維修換裝。
免拆發貨,通用性強
全系可實現陸運發貨免拆裝(含履靴),海運發貨用集裝箱。K3系列200噸級移動裝備也擔當著300噸級和400噸級移動裝備的戰斗群成員角色,在300噸級和400噸級破碎和制砂流程體系中,發揮了移動裝備通用、擴展能力強的特色。
中碎移動裝備可先篩后碎
K3系列中碎移動裝備,特別的破碎出料方向設計,在砂石原料小料多的情況下,可啟動先篩后碎作業模式,達到小型號大產能的效果,產能擴大80-120噸。
半移動雪橇式生產線模式
若作業現場移動不頻繁時(一年以上),則可在移動裝備模塊中不選擇輪胎底盤,整條移動生產線將變成半移動雪橇式生產線,配置雪橇式自動升降基礎,既具備快速轉場、安裝便捷,模式切換后,又能當固定線使用,是固廢、洞渣處理和小型骨料線投資的理想選擇!
K3系列移動生產線主要配置的主機設備有:GF系列給料機、C6X系列顎式破碎機、CI5X系列反擊式破碎機、HPT/HST系列圓錐破碎機、S5X系列振動篩、VSI6X系列制砂機,轉速、動力飽滿強勁,項目作業出產能力強,更加穩定、可靠。

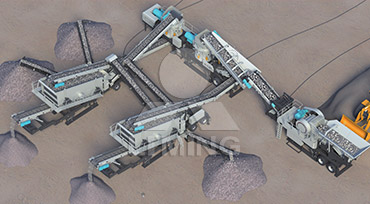

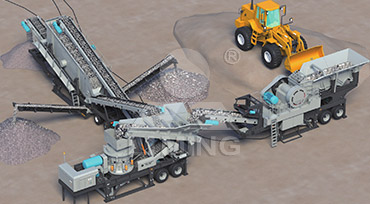

移動生產線通常以外接電力電源為動力來源,原料由GF系列振動給料機均勻地送到C6X系列顎式破碎機或者CI5X系列反擊式破碎機進行粗碎作業,粗碎后的物料由皮帶輸送機送入到圓錐破碎機或者反擊式破碎機進行進一步破碎,細碎后的物料被輸送到S5X系列振動篩進行篩分,達到成品粒度要求的物料被由成品輸送帶輸出即為成品;未達到成品粒度要求的物料從振動篩返回制砂機或者圓錐破重新加工,形成閉路多次循環。成品粒度可按用戶的需求進行組合和分級。
