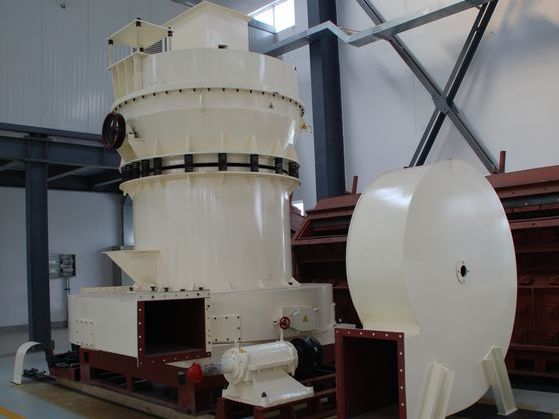

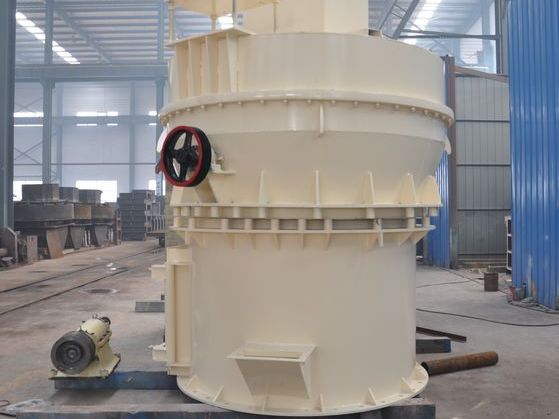

TGM超壓梯形磨粉機是在高壓磨粉機的基礎上改進而來的專利產品，適合生產10目-400目的非易燃易爆的礦石粉。廠家技術，產量高，節能，是最新型的雷蒙磨粉機改進型磨粉設備。詳細 >>
產品別名：梯形磨,梯形磨粉機,超壓梯形磨粉機
|
型號 Model 技術參數 Specification 名稱 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
| 進料尺寸 | ≤25 | ≤30 | ≤35 | ≤40 | |
|
成品粒度 Final size(mm) |
1.6-0.045 可達0.038 |
1.6-0.045 可達0.038 |
1.6-0.045 可達0.038 |
1.6-0.045 可達0.038 |
|
| 主機轉速(r/min) | 130 | 103 | 82 | 66 | |
|
磨輥 Roller |
數量(Piece) | 4 | 5 | 6 | 6 |
| 直徑 | Φ310 | Φ410 | Φ440 | Φ540 | |
| 高度 | 170 | 210 | 270 | 280 | |
|
磨環 Ring |
直徑 | Φ1050 | Φ1400 | Φ1750 | Φ2050 |
| 高度 | 170 | 210 | 270 | 280 | |
|
電機功率 Power (KW) |
主機功率(KW) | 37 | 75 | 132 | 200 |
| 風機功率(KW) | 37 | 75 | 132 | 200 | |
| 分析機功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
| 處理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
| 外型尺寸 | 7300×7160×8310 | 8802×7505×9695 | 12550×5700×8355 | 16000×9400×9300 | |
| 重量 Weight(t) | 16 | 26.1 | 38 | 50 | |
| 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 | |||||
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不 合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體 壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不 裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。
